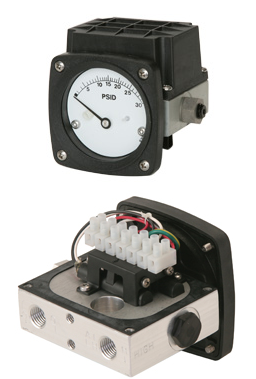

Сигнализирующий манометр перепада давления модели 121

Сигнализирующий манометр перепада давления с клеммной коробкой

Поршневой манометр перепада давления с сигнализирующими контактами 4 – 20 мА и местной индикацией. Применяется для измерения падения давления на фильтрах и теплообменниках, в гидравлических системах, расходомерах, рефрижераторах, для тестирования насосных установок и многое другое.

Преимущества:

  • Погодозащищенное и взрывозащищенное исполнение.
  • Малые габариты и вес.
  • Возможность установки OEM шкал.
  • Гарантия 5 лет.

Технические характеристики:

  • Диапазон перепада давления: минимальный 0 – 35 кПа, максимальный 0 – 700 кПа.
  • Погрешность: ±3/2/3 %.
  • Максимальное давление: 400 бар.
  • Температура эксплуатации: от -40 °C до +93 °C.
  • Материалы: корпус из алюминия или нержавеющей стали. Уплотнения из Buna-N, Viton, этилен пропилена, тефлона, неопрена, перфторэластомера.
  • Диаметр шкалы: 2 ½” (63 мм), 3 ½” (89 мм), 4 ½” (114 мм), 6” (152 мм). Без шкалы (только токовый выход или микропереключатели).
  • Стандартные присоединения: 1/4" FNPT.
  • Выходы: 1 или 2 микропереключателя, токовый выход.

Характеристики реле и токового выхода:

  • SPDT 3 Вт, 0,25 А, 125 В переменного тока / В пост. тока (диапазон настройки 15-90%).
  • SPST 60 Вт, 3,0 А, 240 В переменного тока / В пост. тока (нормально разомкнутый) (диапазон настройки 20-95%).
  • SPST 60 Вт, 3,0 А, 240 В переменного тока / В пост. тока (нормально замкнутый) (диапазон настройки 20-95%).
  • Передатчик 4-20 мА (питание 8 - 28 В пост. тока) 2% погрешность (20% - 100% на рост перепада).

Некоторые опции:

  • Кислородная очистка.
  • Вентильный блок для подключения к процессу.
  • Небьющееся стекло.
  • Монтажные комплекты для установки на трубу, стену.
  • Заполнение глицерином.
  • Стрелка максимального перепада давления.

Бюллетень продукции (pdf, 1.5 мб)
