Дифманометр с выходным сигналом Mid-West 220

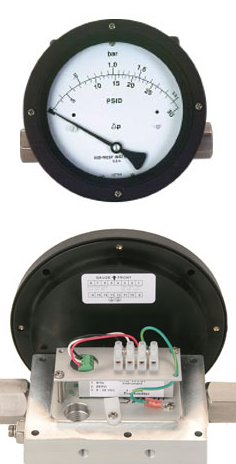

Внешний вид дифференциального манометра с выходным сигналом

Преобразователь перепада модели 220 с местной индикацией и токовыми выходами для широкого круга применений. В качестве чувствительного элемента используется подпружиненный поршень.

Преимущества:

  • Погодозащищенное и взрывозащищенное исполнение.
  • Малые габариты и вес.
  • Возможность установки OEM шкал.
  • Гарантия 5 лет.

Технические характеристики:

  • Диапазон перепада давления: минимальный 0 – 34 кПа, максимальный 0 – 690 кПа.
  • Погрешность: ±3/2/3 %.
  • Максимальное давление: 275 бар (версия ATEX 205 бар).
  • Температура эксплуатации: от -40 °C до +85 °C, от -40 °C до +70 °C для опции с контактами, от -30 °C до +65 °C для опции с токовым выходом.
  • Материалы: корпус и внутренние детали из нержавеющей стали. Уплотнения из Buna-N, Viton, этилен пропилена, перфторэластомера.
  • Диаметр шкалы: 4 ½ ” (114 мм). Без шкалы (только токовый выход или микропереключатели).
  • Стандартные присоединения: 1/4" FNPT.
  • Выходы: 1 или 2 микропереключателя, токовый выход.

Характеристики реле и токового выхода:

  • SPDT 3 Вт, 0.25 А, 125 В переменного тока / В пост. тока.
  • SPST 60 Вт, 3,0 А, 240 В переменного тока / В пост. тока (нормально разомкнутый).
  • SPST 60 Вт, 3,0 А, 240 В переменного тока / В пост. тока (нормально замкнутый).
  • Два SPST 60 Вт, 3,0 А, 240 В переменного тока / В пост. тока.
  • SPDT 60 Вт, 1,0 А, 240 В переменного тока / В пост. тока.
  • DPDT, 10,0 А, 30 В пост. тока, 120/240 В переменного тока.
  • Передатчик 4-20 мА (питание 8 - 28 В пост. тока) 2% погрешность (20% - 100% на рост перепада).

Некоторые опции:

  • Кислородная очистка.
  • Вентильный блок для подключения к процессу.
  • Небьющееся стекло.
  • Монтажные комплекты для установки на трубу.
  • Стрелка максимального перепада давления.

Стандарты:

  • CSA.
  • UL.
  • ATEX.
  • IEC Ex.
  • KOSHA  Ex IIB + H2.

 Бюллетень продукции (pdf, 357 кб)
