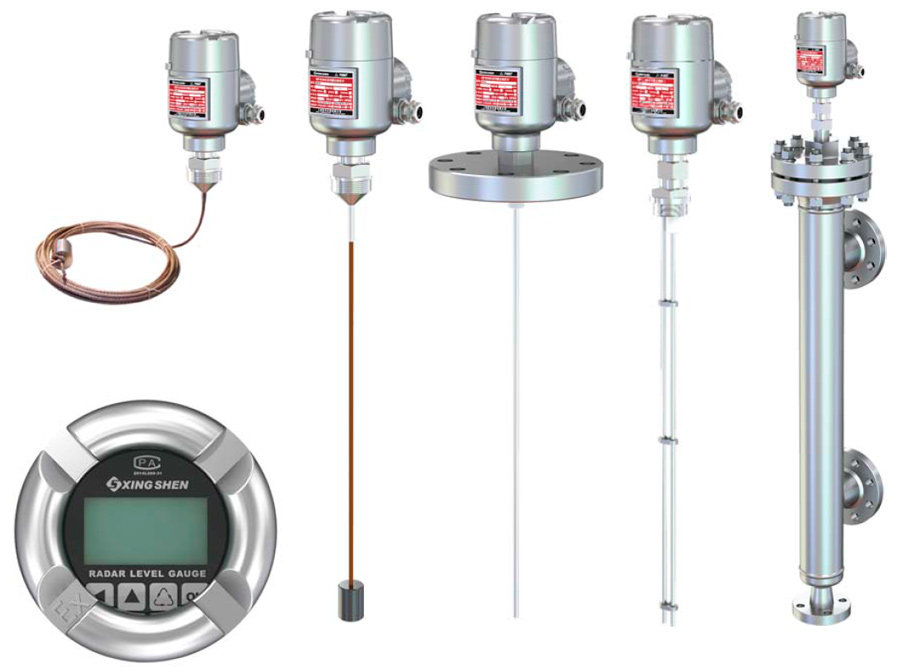

Волноводный уровнемер RF2000 подходит для большинства жидкостей, а также может применяться для измерения уровня пыли, порошковых смесей, песка,  гранул и других сыпучих вещесв, может выступать в качестве замены поплавковому магнитному уровнемеру. Уровнемер RF2000 имеет множество преимуществ: благодаря методу измерения его точность не зависит от изменений плотности среды, температуры, давления и т. д.; простотой монтаж и настройка, нужно только ввести данные конфигурации для данного применения. RF2000 широко используется в нефтяной, химической, электроэнергетической, металлургической, фармацевтической, пищевой, нефтяной, аграрной и других отраслях промышленности.

Принцип работы

Волновой радарный уровнемер RF2000 использует принцип TDR (Time Domain Reflectometry - рефлектометрия с временным разрешением) и технологию ETS (Equivalent Time Sampling - эквивалентная временная выборка). Высокочастотный короткий импульс распространяется вдоль зонда или кабеля, при столкновении со средой, имеющей большую диэлектрическую постоянную, чем предыдущая проводящая среда (воздух или пар) импульсная волна отражается обратно. Метод выборки эквивалентного времени используется для повышения наносекундного времени проводимости до миллисекундного эквивалентного времени, а оптимальный алгоритм распознавания цели используется для эффективного подавления ложного эха, тем самым достигая точного измерения.

Принцип измерения заключается в том, что радиолокационная головка испускает короткий импульс длительностью в наносекунду. Когда импульс сталкивается с поверхностью измеряемой среды возникает эхо, которое отражается в обратном направлении.

Часть импульса продолжает распространяться дальше, до самого края зонда. Где так же возникает эхо. Временной интервал между каждым эхом составляет наносекунду, а схема приема эха усиливает эхо-сигнал на временной оси, используя технику эквивалентной временной выборки, и завершает процесс преобразования высокоскоростного сигнала в низкоскоростной сигнал. После компьютерной обработки получается соответствующая высота уровня жидкости, которая отображается на жидкокристаллическом дисплее или передаётся через токовый выход. Диэлектрическая проницаемость среды является ключевой величиной в процессе измерения. Разница в значении диэлектрических проницаемостей сред на границе их разделения определяет величину эха. Чем эта разница больше, тем сильнее эхо и тем точнее можно измерить уровень. Но стоит отметить, что диэлектрическая проницаемость не является фиксированным числом и различна в разных условиях.

Диапазон измерения: a) Жёсткий зонд: 500 мм ～ 6000 мм; b) Гибкий зонд: 1000 мм ～ 21000 мм. Выходной сигнал: 4-20 мА с цифровым сигналом на базе протокола HART, RS485 Modbus. Напряжение питания: 24 В постоянного тока. Максимальное давление: PN ≤ 42 Мпа. Диапазон температур среды：-50 ℃ ~ +520 ℃. Температура окружающей среды: -40℃ ～+70℃ (диапазон рабочих температур ЖК-дисплея: -20℃ ～+70℃). Длина зонда: жёсткий тип ≤ 6 м, гибкий тип ≤ 21 м. Максимальная погрешность индикации: ± 5 мм, ± 3 мм. Максимально допустимая погрешность выходного сигнала: ± 0,2% от полного диапазона. Частота обновления данных: 30 мс. Сопротивление нагрузки: ≤ 650 Ом. Время затухания: 0～32 с, регулируемое. Диагностический сигнал тревоги: 3,6 мА, 22 мА, HOLD (фиксация). Пользовательский интерфейс: четыре клавиши + ЖК-дисплей. Влажность: 0～99%. Степень защиты корпуса: IP66. Электрическое соединение: 1/2 NPT или M20×1,5; доступны другие варианты по запросу.

По запросу может быть разработано специальное исполнение.

Особенности:

• Наличие сертификата об утверждении типа средств измерений.
• Низкое энергопотребление от источника постоянного тока 24 В.
• На точность измерения не влияют изменения условий процесса, такие как удельный вес, диэлектрическая проницаемость и температура среды в указанном диапазоне.
• Узел зонда имеет уникальную форму уплотнений, которые не допускает утечки, устойчивы к высокому давлению и температуре и имеет длительный срок службы.
• Загрязнения не влияют на точность измерения для случая сдвоенного волновода.
• Волновой радарный уровнемер RF2000 допускают полевую и дистанционную настройку.

Более подробную информацию о модели RF2000, а также каталожные номера, вы можете найти в прилагаемой брошюре:

Волновой уровнемер RF2000.
