Буйковый уровнемер
Буёк — это герметичный цилиндр, имеющий такой вес, что бы он не мог плавать на поверхности измеряемой жидкости. Буек находится в подвешенном состоянии в уровнемерной колонке, которая соединена с технологической емкостью через два порта и отсечные задвижки. Соответственно, уровень жидкости в емкости всегда соответствует уровню жидкости в уровнемерной колонке. При повышении уровня жидкости в емкости, уровень в уровнемерной колонке будет повышаться. Согласно закону Архимеда, на тело, погруженное в жидкость будет воздействовать выталкивающая сила. Изменение уровня в уровнемерной колонке будет сопровождаться изменением веса буйка. Т. е. по измерению веса буйка можно судить о изменении уровня жидкости. Механизм, измеряющий вес буйка, преобразует данные изменения в пропорциональные изменения выходного сигнала. Нужно помнить, что буек слишком тяжел, чтобы плавать на поверхности жидкости. Очевидно, что вес буйка достигнет минимума, когда уровень жидкости в емкости достигнет максимума и буек будет полностью погружен в жидкость. Нужно отметить, что статическое давление в емкости будет оказывать незначительное влияние на погрешность измерений буйкового уровнемера. Основное влияние на погрешность измерений буйкового уровнемера будет иметь изменение плотности измеряемой жидкости.
 |
 |

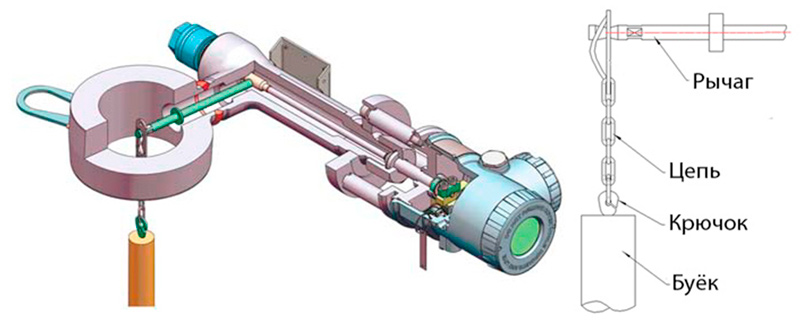

Буек буйкового уровнемера и его размещение в уровнемерной колонке.
Чаще всего чувствительный элемент преобразователя соединён с буйком через торсионный узел.
