Датчики уровня поплавкового типа
Датчики уровня поплавкового типа
Что такое датчик уровня поплавкового типа?
В датчике уровня поплавкового типа выталкивающая сила держит поплавок на поверхности жидкости. Поплавок является элементом, имеющим магнитную, либо механическую связь с внешним исполнительным элементом, который установлен на внешней стороне резервуара и может быть приведен в действие перемещением жидкости и соответственно поплавка. Исполнительный элемент в свою очередь вызывает изменение выходного сигнала дискретного, либо непрерывного, в зависимости от типа датчика.
Датчики уровня поплавкового типа с магнитной (a) или механической связью (b).
L = уровень, 1 = резервуар, 2 = жидкость, 3 = поплавок, 4 = магнит, 5 = магнитный исполнительный элемент, 6 = контакты,
7 = разделительный элемент, 8 = рычаг.
Одним из вариантов датчика уровня поплавкового типа является уровнемер, в котором поплавок размещается в выносной уровнемерной колонке с использованием уровнемерного стекла.

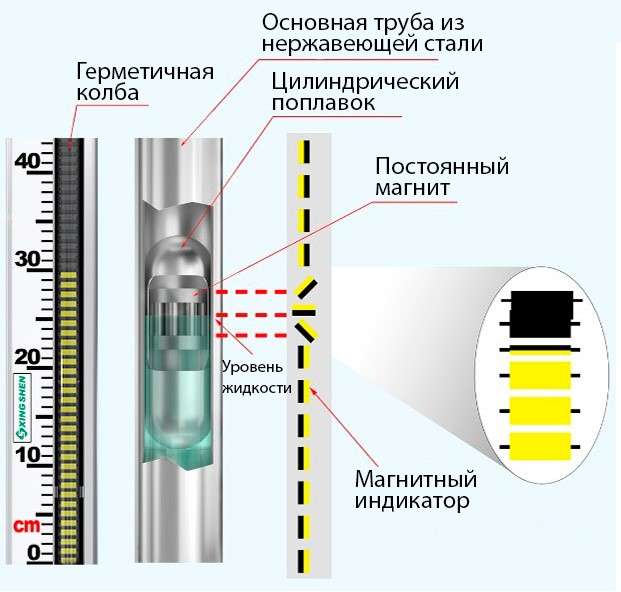

Другим вариантом датчика уровня поплавкового типа является уровнемер производства компании K-TEK. Данный уровнемер состоит из поплавка, поплавковой камеры и индикаторного узла. Поплавковая камера напрямую соединяется с технологическим аппаратом. Поплавок содержит магнитный узел, его масса и конструкция таковы, что он плавает в технологической жидкости погруженным, приблизительно, на 70–80%. Индикаторный узел состоит из герметично закрытой стеклянной или поликарбонатной трубки, где находится подвижный указатель или магнитный флажковый индикатор и градуированная шкала под требуемый рабочий диапазон. Индикаторный узел смонтирован в непосредственной близости от поплавковой камеры. Между поплавком и индикатором существует магнитная связь. Когда с изменением уровня жидкости меняется положение поплавка, индикатор за счет магнитной связи тоже меняет свое положение и таким образом происходит измерение данного уровня жидкости.
