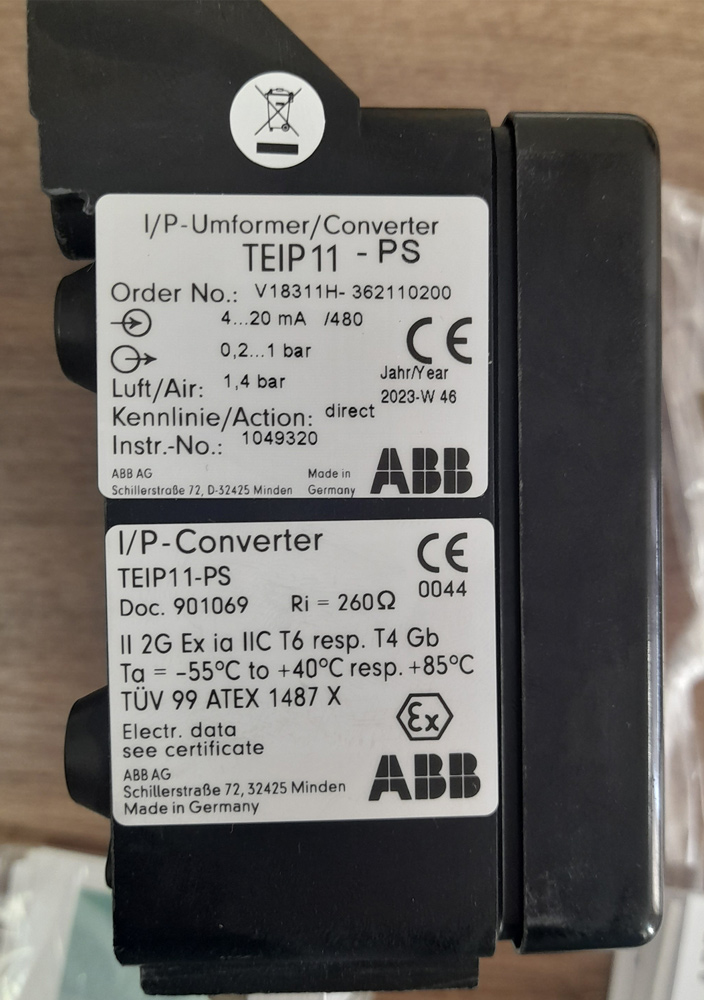

Преобразователь сигнала I/P ABB TEIP11-PS

Преобразователь ток/давление ABB TEIP11-PS, модель V18311H.3.6.2.1.10.2.0.0-.....480, представляет собой электропневматический преобразователь типа I/P, предназначенный для преобразования стандартного электрического токового сигнала управления в пневматический сигнал давления.

Назначение прибора — сопряжение электрических/электронных систем управления с пневматическими исполнительными механизмами, регулирующими клапанами и пневматическими позиционерами. Прибор применяется в системах автоматизации технологических процессов, КИПиА, промышленного регулирования и управления пневмоприводами, в том числе в полевых условиях и во взрывоопасных зонах при соблюдении требований исполнения.

Принцип работы: входной токовый сигнал 4–20 мА подается на электромагнитную систему преобразователя. По принципу балансировки сил изменение тока вызывает пропорциональное изменение положения внутреннего рычажно-соплового механизма, что изменяет давление воздуха на выходе. В результате формируется пневматический выходной сигнал 0,2–1 бар. Для работы требуется подача очищенного приборного воздуха.

Расшифровка модели V18311H.3.6.2.1.10.2.0.0-.....480:

V18311H — преобразователь I/P ABB TEIP11-PS для стандартных сигналов, с усилителем выходного пневматического сигнала;

3 — взрывозащищенное исполнение ATEX Ex ia IIC, искробезопасная цепь;

6 — полевой корпус из полиэстера, степень защиты IP54;

2 — входной сигнал 4–20 мА;

1 — выходной сигнал 0,2–1 бар;

10 — прямая характеристика действия;

2 — расширенный температурный диапазон окружающей среды от −55 до +85 °C;

0.0 — стандартные/резервные позиции заказного кода без дополнительных изменений;

480 — опция исполнения для работы с горючим газом.
